- HP-2700型 ハイブリッド型HVOF高速溶射システムは、ノズル外部燃焼式の高速溶射システムです。
- 溶射燃料はプロパンガスと酸素を主体としますが、補助燃料と高速化にエアーも使用しています。
- プロパン・酸素・エアーを燃料として燃焼噴出される溶射スピードは2700ft/sec.の高速溶射となります。
ハイブリッド型HVOF溶射システム
![ハイブリッドHP-2700型ガン](img/img-hybrid01.jpg)

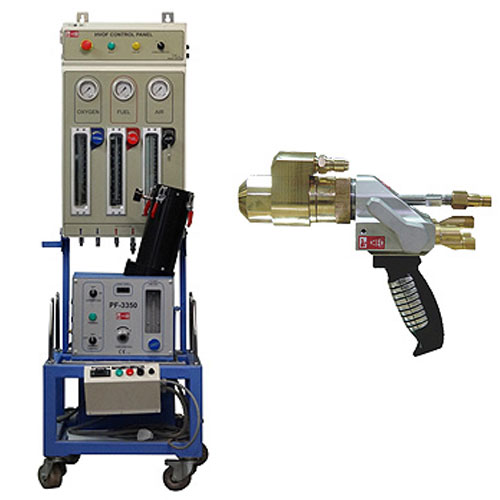

ハイブリッドHP-2700型ガン
ハイブリッド型HVOF溶射システム
- 内部水冷式のロング・エアーキャップを装着する。
- 酸素、LPG/プロパン、エアーで運転
![PF-3350型粉末送給機](img/img-powder-pf3350.jpg)

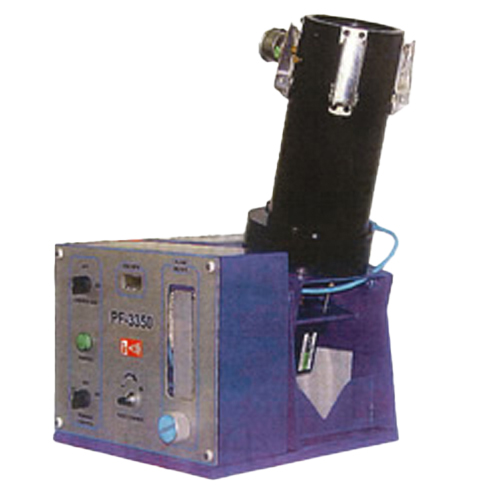

PF-SB-3355-A型 粉末送給機
粉末送給機
- ホッパー容量:3,350cc
- キャニスター回転:1~28RPM.
- WC系粉末のMax.送給量は125g/min

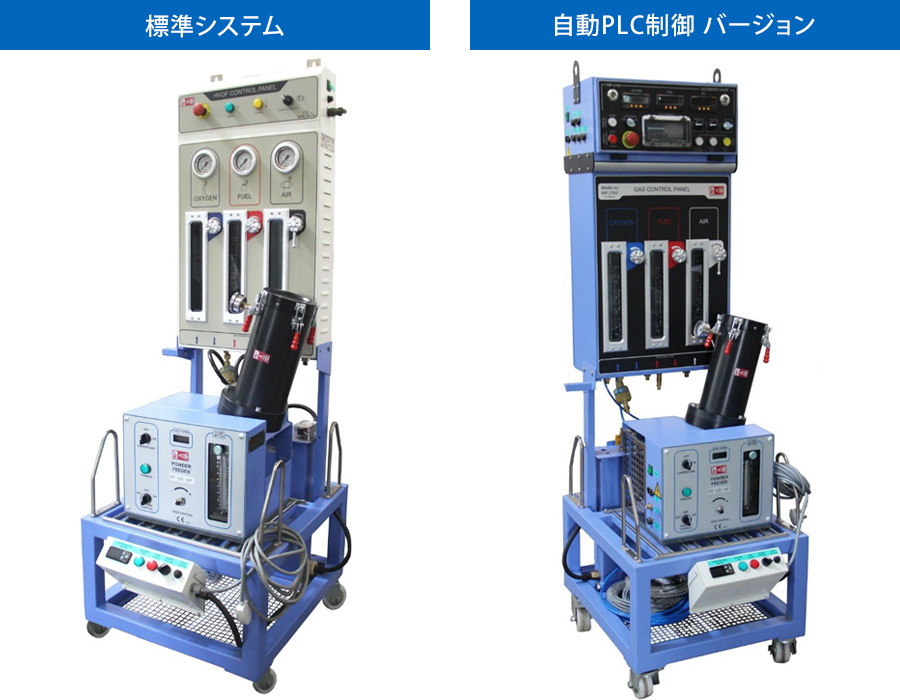

システム構成
![システム構成](img/img-hybrid02.jpg)
構成内容 | |
---|---|
1. | HP-2700型 ハイブリッドHVOF溶射ガン |
2. | MP-2100型 コントロール・コンソール |
3. | PF-SB-3355型 粉末送給機 |
4. | CAC型 エアー・コントロール・ユニット |
5. | CGO-H型 高圧型ガス調節器(O2, LPG/Pro., N2) |
6. | 機器間接続ホースセット |
7. | ウォーター・クール・ジャケット(ハイブリッド) |
8. | HY-2100型 ウォーター・ジャム・ボックス |
9. | 移動式トロリー(キャスター付)及びパネルスタンド |
