ワイヤー状の金属・合金属材料を、燃焼火炎を用いて溶射するワイヤー溶射機です。
M-7型金属ワイヤー溶射機
![M-7型 金属ワイヤー溶射機](../img/img-m7-01.jpg)
M-7型金属ワイヤー溶射機
ガス・フレーム式溶射機(ワイヤー)
操作がやさしく、安定性に優れている。ワイヤーの送り駆動は、特別設計のエアーモーターで強力。
シンプルな設計となっており、メンテナンスフリーで維持、管理費を抑えることが可能です。亜鉛・アルミ・亜鉛/アルミなどの防錆溶射に、機械部分の肉盛再生用にも適しています。
- シンプル設計のため丈夫で故障がありません。
- 軽くて、作業バランスがよく溶射作業がしやすい。
- 溶射ガンの重さはわずか2.5kg。
- 交換部品が少なく、経済的です。

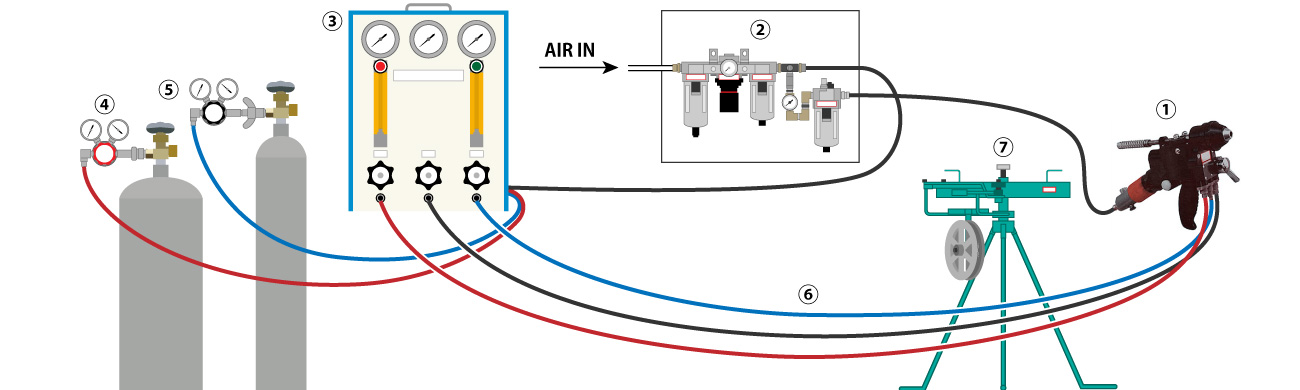

設置レイアウト
![設置レイアウト](../img/img-m7-02.jpg)
① M-7型 溶射ガン
![M-7型 溶射ガン](../img/img-m7-01.jpg)

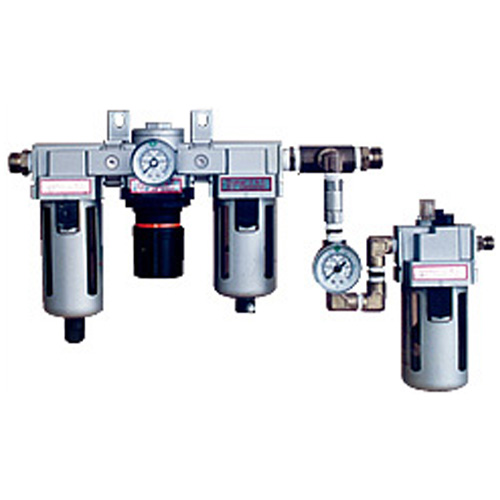

② CAC型
エアー・コントロール・ユニット
![CAC型 エアー・コントロール・ユニット](../img/img-layout-cac-lubricator.jpg)

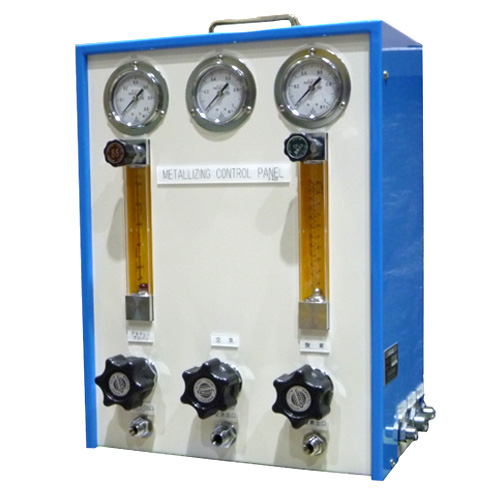

③ CSC型
溶射コントロール・パネル
![CSC型 溶射コントロール・パネル](../img/img-layout-csc.jpg)

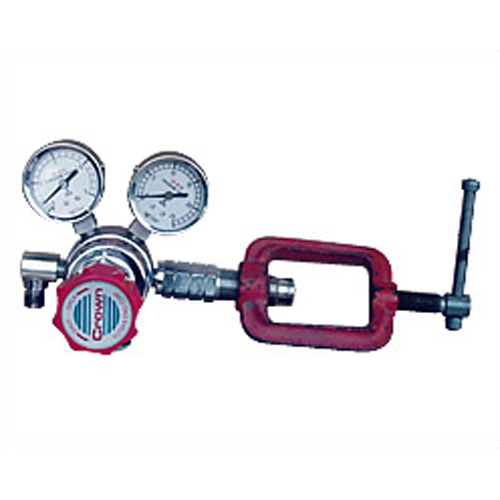

④ CGA型
アセチレンガス調節器又はCGP型プロパンガス調節器
![CGA型 アセチレンガス調節器又はCGP型プロパンガス調節器](../img/img-layout-cga.jpg)

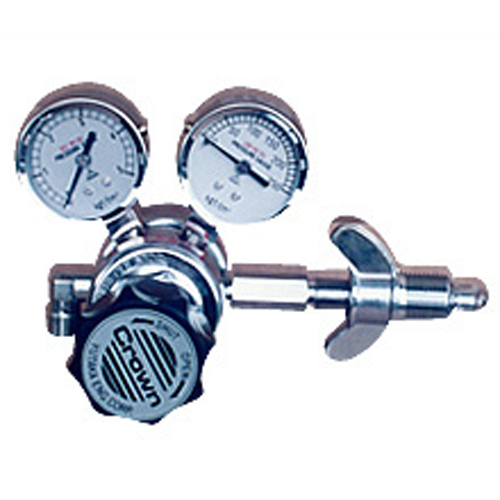

⑤ CGO型 酸素調節器
![CGO型 酸素調節器](../img/img-layout-cgo.jpg)

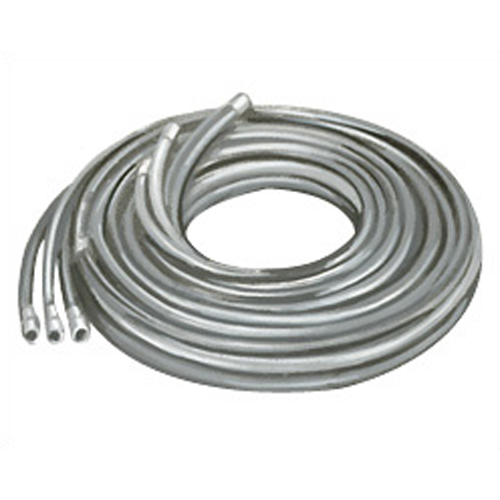

⑥ CHU型
機器間接続ホース
![CHU型 機器間接続ホース](../img/img-layout-chu.jpg)

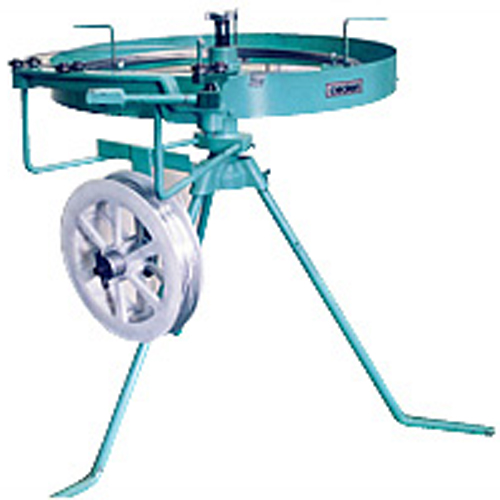

⑦ CWS型
直線器付ワイヤースタンド
![CWS型 直線器付ワイヤースタンド](../img/img-layout-cws.jpg)

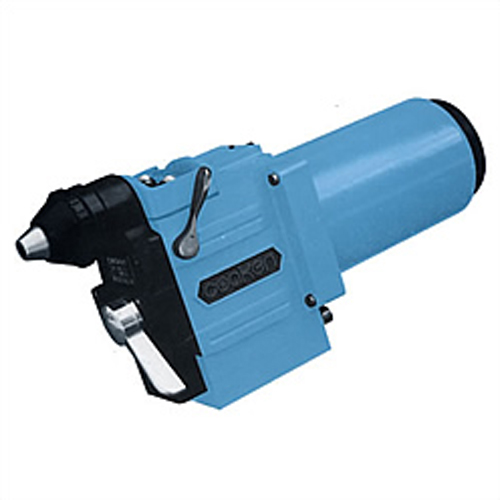

CD−3型溶射機
![CD−3型溶射機](../img/img-cd3-01.jpg)
CD−3型溶射機
モーター駆動式溶射機
溶射線材は、モーター駆動で、スピード・コントローラーによって調節します。CD−3型溶射機は、生産溶射用に国内及び海外で、多数使用されています。
この溶射機は、丈夫で、故障の全くない信頼の溶射機で、しかも交換部品も少なく、安心してご使用いただけます。

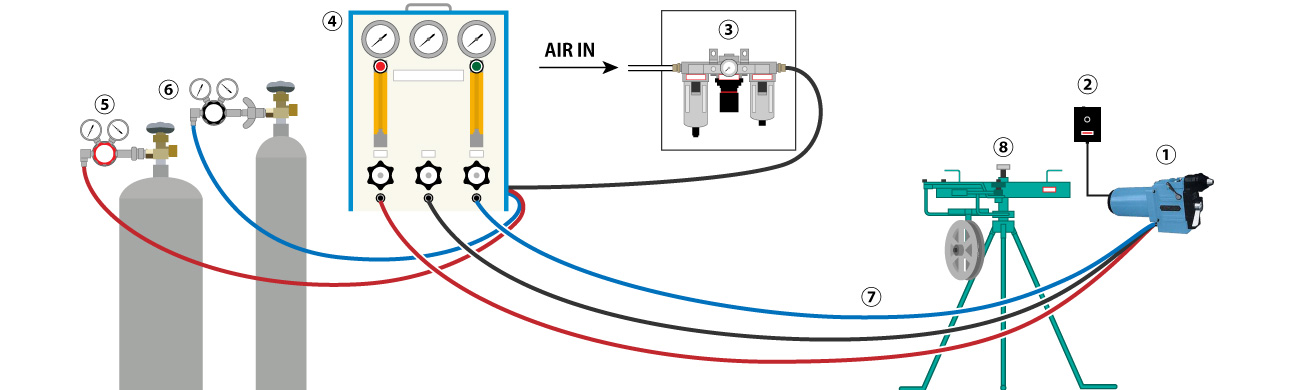

設置レイアウト
![設置レイアウト](../img/img-m7-03.jpg)
① CD−3型
モーター駆動式溶射ガン
![CD−3型 モーター駆動式溶射ガン](../img/img-cd3-01.jpg)

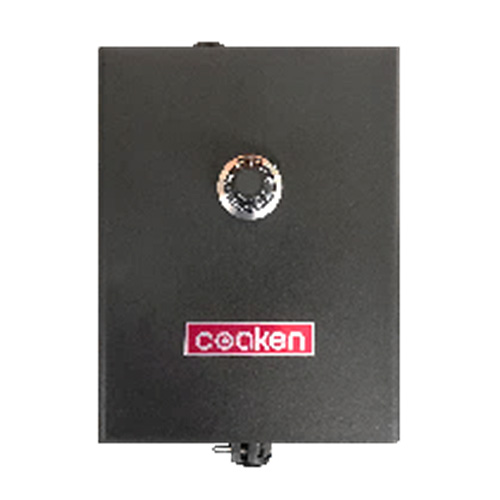

② CSP型 速度調節器
![CSP型 速度調節器](../img/img-layout-csp.jpg)

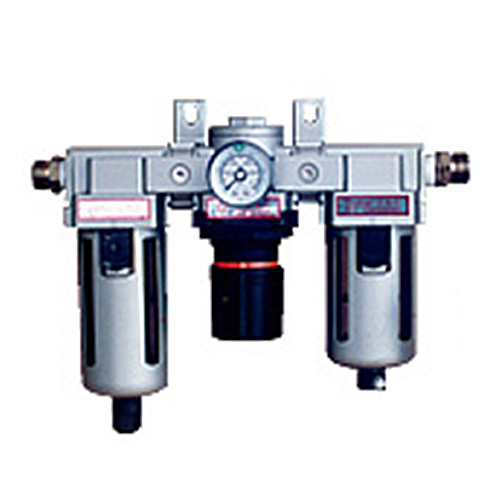

③ CAC型
エアー・コントロール・ユニット
![CAC型 エアー・コントロール・ユニット](../img/img-layout-cac.jpg)
④ CSC型
溶射コントロール・パネル
![CSC型 溶射コントロール・パネル](../img/img-layout-csc.jpg)
⑤ CGA型
アセチレンガス調節器又はCGP型プロパンガス調節器
![CGA型 アセチレンガス調節器又はCGP型プロパンガス調節器](../img/img-layout-cga.jpg)
⑥ CGO型 酸素調節器
![CGO型 酸素調節器](../img/img-layout-cgo.jpg)
⑦ CHU型
機器間接続ホース
![CHU型 機器間接続ホース](../img/img-layout-chu.jpg)
⑧ CWS型
直線器付ワイヤースタンド
![CWS型 直線器付ワイヤースタンド](../img/img-layout-cws.jpg)
スプレイジェット

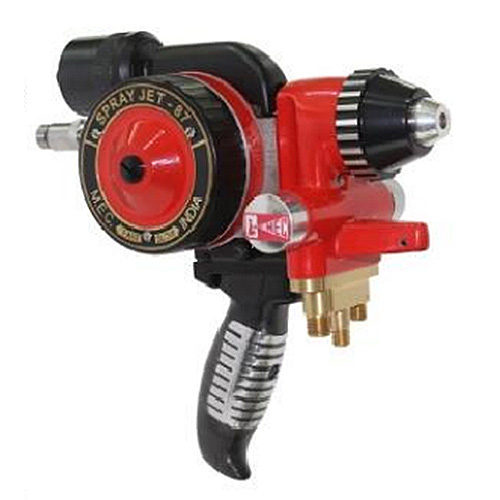

スプレイジェット87
メテコタイプ-11E

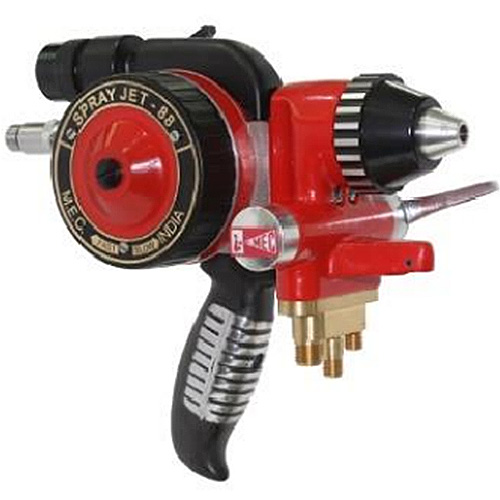

スプレイジェット88
メテコタイプ−12E

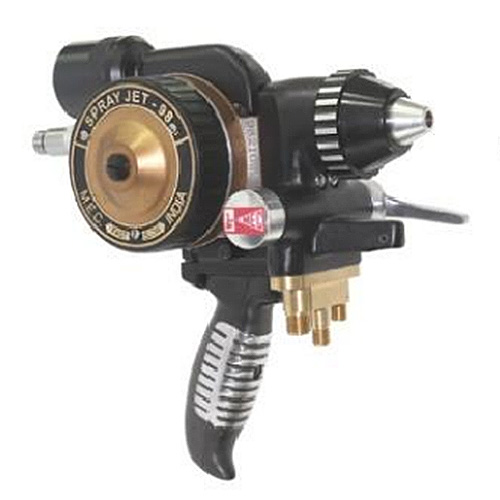

スプレイジェット98
メテコタイプ−14E

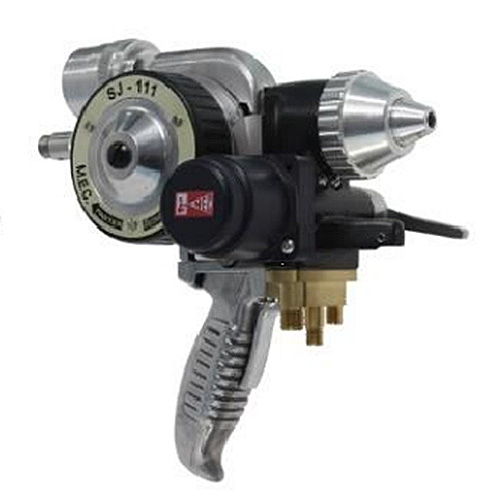

スプレイジェット111
メテコタイプ−16E

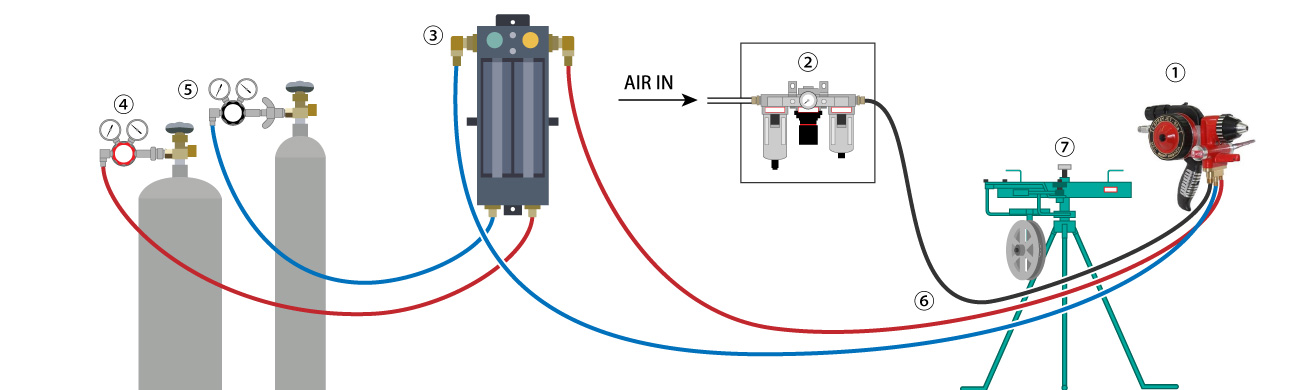

設置レイアウト
![メテコタイプの設備](../img/img-cd3-meteco.jpg)
① 各種メテコタイプ溶射ガン
![各種メテコタイプ溶射機](../img/img-sprayjet88.jpg)
② CAC型
エアー・コントロール・ユニット
![CAC型 エアー・コントロール・ユニット](../img/img-layout-cac.jpg)

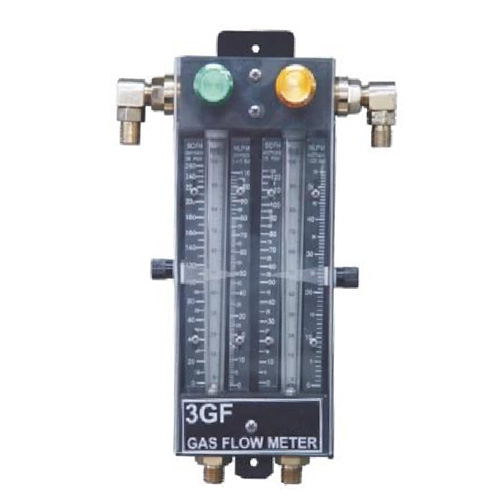

③ CGF型 ガス流量計
![CGF型 ガス流量計](../img/img-layout-cgf.jpg)
④ CGA型
アセチレンガス調節器又はCGP型プロパンガス調節器
![CGA型 アセチレンガス調節器又はCGP型プロパンガス調節器](../img/img-layout-cga.jpg)
⑤ CGO型 酸素調節器
![CGO型 酸素調節器](../img/img-layout-cgo.jpg)
⑥ CHU型
機器間接続ホース
![CHU型 機器間接続ホース](../img/img-layout-chu.jpg)
⑦ CWS型
直線器付ワイヤースタンド
![CWS型 直線器付ワイヤースタンド](../img/img-layout-cws.jpg)
